1.4303 (X4CrNi18-12) Datenblatt

1.4303 - X4CrNi18-12 ist niedriggekohlter, austenitischer, nichtrostender Edelstahl, mit gesteigertem Legierungsgehalt an Nickel gegenüber den Werkstoffen 1.4301 und 1.4306.

Material 1.4303 wird hauptsächlich in der Chemischen Industrie, Maschinenbau, Elektrotechnik, der Lebensmittelindustrie sowie dem Fahrzeug- und Automobilbau eingesetzt. Aus diesem Werkstoff werden zum Beispiel Schrauben, Bolzen und Halterungen (im Energiemaschinensektor) gefertigt.

Schweißeignung:
Der Werkstoff 1.4303 (X4CrNi18-12) ist ausgezeichnet schweißbar und eignet sich daher für Schweißkonstruktionen. Die Zwischenlagentemperatur von 150°C sollte nicht überschritten werden und eine Wärmenachbehandlung im Anschluss an diesem Wärmeeintrag, der Anlauffarben verursachen kann, ist nicht notwendig.

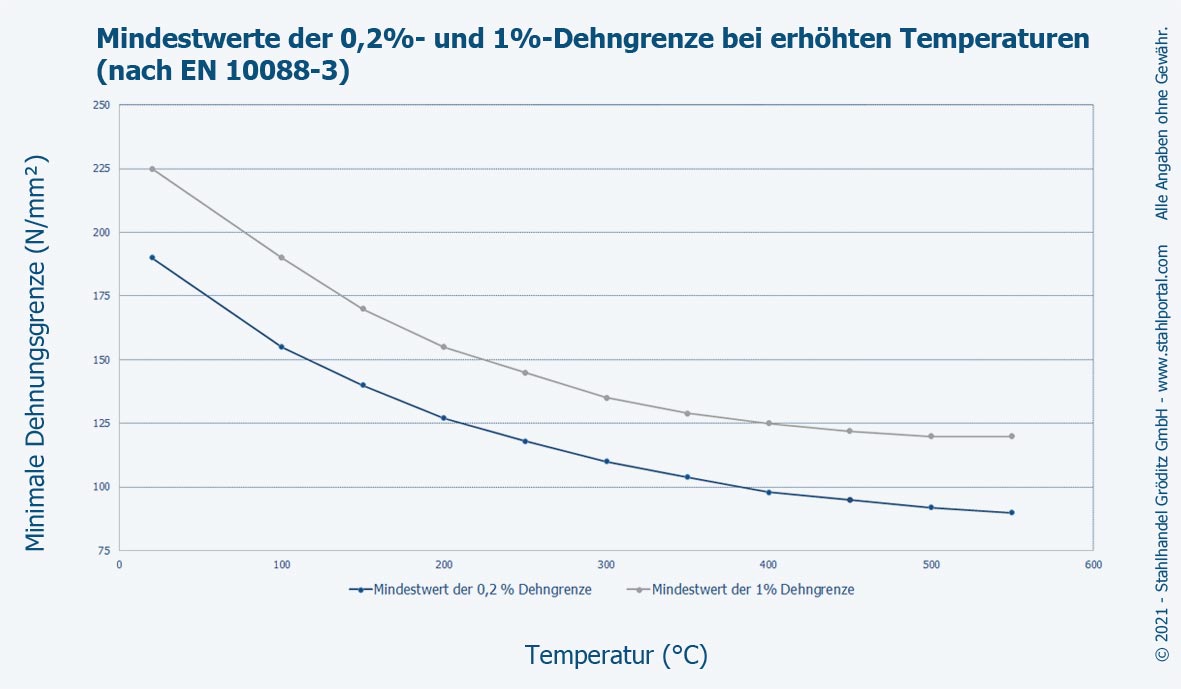

Mechanische Eigenschaften:

Besondere Eigenschaften

• Bis 600°C verwendbar

• Hohe Kaltumformbarkeit

Physikalische Eigenschaften,
geglühter Zustand

Wärmebehandlung (Lösungsglühen)

Der Stahl 1.4303 muss lösungsgeglüht werden bei 1000-1120°C bei einer Mindesthaltedauer von 1 Stunde pro 25 mm Stärke mit anschließendem Abschrecken im Wasserbad. Um die Korrosionseigenschaften nicht zu beeinträchtigen und zur Vermeidung einer Materialversprödung müssen anhaltende Umgebungstemperaturen von 430 – 650°C vermieden werden. Diese austenitische Stahlmarke kann durch eine Wärmebehandlung nicht gehärtet werden.

Schmieden

1.4303 Stahl wird üblicherweise langsam auf Temperaturen zwischen 1150°C -1200°C erwärmt. Geschmiedet wird zwischen 1150°C und 900°C mit anschließender Abkühlung an Luft oder in Wasser, wenn kein Verzug zu befürchten ist.

Mechanische Bearbeitung

Die Neigung zur Kaltverfestigung beim Bearbeiten vom 1.4303 wird mit erhöhtem Nickelgehalt und geringem Kohlenstoffgehalt etwas begrenzt. Das stabilere Austenitgefüge erlaubt nur Schnittgeschwindigkeiten von 140 bis 260 m/min, je nach Spantiefe und Vorschub (0,5 bis 0,2 mm/U). Der Werkstoff 1.4303 ist nicht unbedingt für eine Automatenbearbeitung geeignet.

Verarbeitung

Schnell und unkompliziert das Gewicht berechnen »

Die Bearbeitung mit der Säge ist eine mechanische Bearbeitung des Materials, die für das vorhandene Gefüge eine deutlich geringere unbeabsichtigte Verformung und Materialaufhärtung ergibt, wie zum Beispiel das Brennschneiden. Somit verfügt das über die Säge bearbeitete Werkstück bereits an der Kante über ein homogenes Gefüge, das sich in der Fortsetzung des Materials nicht ändert.

Diese Herangehensweise ermöglicht das sofortige Endbearbeiten des Werkstücks mit Fräsen oder Bohren, ohne vorher nochmals ein Weichglühen oder ähnlichen Arbeitsschritt vornehmen zu müssen.
